Como instalar uma tomada com USB com segurança em casa

Quem aproveita a primavera para dar uma atualizada na casa costuma esbarrar rapidamente em um upgrade muito popular: sai a tomada antiga, entra uma tomada combinada com USB. A ideia parece simples, elimina carregadores espalhados e dá um acabamento mais “profissional”. Na prática, porém, muita gente acaba tropeçando em armadilhas invisíveis dentro da parede - e, em alguns casos, se expõe a um risco elétrico sério.

Primeiro confirme a ausência de tensão, depois use a chave - caso contrário, o perigo é real

Por que desligar o disjuntor no quadro não basta

A reação inicial faz sentido: ir ao quadro de disjuntores, desligar o disjuntor do circuito “certo”, dar aquela conferida rápida e começar o serviço. É justamente aí que mora o problema. Em casas mais antigas, a identificação do quadro frequentemente já não corresponde ao que está instalado de verdade. Ao longo do tempo, circuitos são remanejados, ambientes mudam e as etiquetas se apagam ou ficam incorretas.

O resultado é perigoso: o circuito que parece “desligado” pode continuar energizado, parcial ou totalmente. Se alguém solta a tomada antiga nessas condições, acaba mexendo diretamente em condutores desencapados ainda ativos.

"A ausência total de tensão só pode ser comprovada com um instrumento de medição adequado - nunca apenas com um interruptor/disjuntor desligado."

Sem um testador de tensão confiável, não se faz nada

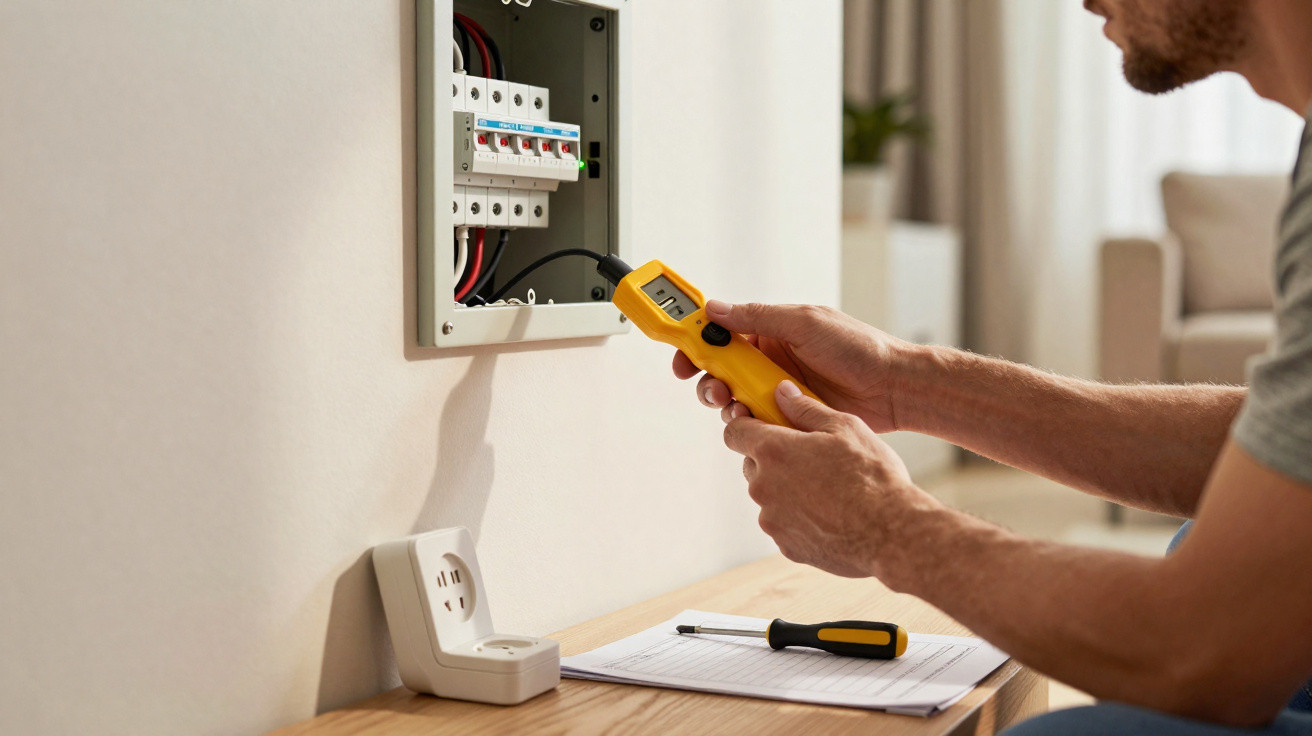

Chaves-teste baratas (aquelas de “encostar e ver se acende”) não deveriam ser usadas em instalações residenciais. Elas podem falhar, reagir de forma inconsistente e não indicar tensões residuais que continuam oferecendo risco. Para trabalhar com 230 volts, o correto é usar um testador de tensão bipolar.

• Testador de tensão bipolar (por exemplo, tipo “Duspol”): indica de forma clara se há tensão
• Medição entre fase e neutro - e entre fase e terra (proteção)
• Só quando tudo indicar “0 V” é que se pode iniciar a desmontagem

Essa verificação precisa acontecer imediatamente antes de qualquer intervenção: primeiro medir, depois tocar. Se você não se sente seguro, não tem o instrumento certo ou não sabe operá-lo corretamente, a instalação da tomada USB deve ir direto para um eletricista - sem meio-termo.

O erro de espaço dentro da parede: por que muitos módulos USB simplesmente não cabem

Caixa de embutir padrão vs. eletrônica USB: 30 mm contra 40 mm

Vistas de frente, tomadas com USB parecem comuns. Só que, na parte traseira, existe uma fonte chaveada completa, com eletrônica e transformador. Isso ocupa bem mais volume do que um módulo de tomada convencional.

Em muitas paredes antigas ainda se encontram caixas de embutir rasas, com cerca de 30 milímetros de profundidade. Para mecanismos simples, isso costuma ser suficiente. Já o “bloco” do USB, mais profundo, encosta no fundo sem dó.

"Para a maioria das tomadas USB, é necessária uma caixa de embutir com pelo menos 40 milímetros de profundidade - e, em muitos casos, 50 milímetros é mais confortável."

Tentar “resolver na força” costuma gerar vários problemas ao mesmo tempo:

• Os condutores acabam dobrados demais ou esmagados.
• A placa/espelho não encosta bem no acabamento da parede.
• Os parafusos não apertam como deveriam e pontos de contato podem afrouxar.

Se a caixa for rasa demais: dá trabalho e faz poeira - mas não é um drama, se for feito direito

Se, durante a instalação, ficar claro que a caixa existente é superficial, não há atalho: será preciso substituí-la. Na prática, isso significa quebrar o acabamento ao redor, retirar a caixa antiga, instalar uma caixa mais profunda e refazer o reboco.

Pode parecer pesado, mas é o que garante uma solução segura e duradoura. Só assim o módulo USB fica firme, os cabos têm raio de curvatura adequado e o espelho termina alinhado e rente à parede.

Sem proteção correta no quadro, até a tomada USB mais bonita não adianta

Disjuntor: 16 A é obrigatório para este circuito

Ao adicionar eletrônica de carregamento em um circuito já existente, a carga do circuito muda. Por isso, vale abrir o quadro e checar as proteções. Em circuitos de tomadas em conformidade, existem regras objetivas que também se aplicam aqui:

• O circuito em questão precisa de um disjuntor adequado (tipicamente 16 A).
• A bitola dos condutores tem de ser compatível com essa proteção.
• A tomada com USB deve ser aprovada para uso nesse tipo de circuito.

Cabos subdimensionados protegidos por um disjuntor alto, somados a uma fonte trabalhando continuamente dentro da parede, formam uma combinação que, no limite, pode causar superaquecimento e até incêndio.

DR (FI/RCD) de 30 mA: padrão que salva vidas

Além da proteção contra sobrecarga, é indispensável um dispositivo diferencial residual (DR, também chamado FI/RCD) com corrente de disparo de 30 miliampères para proteção de pessoas. Ele desarma quando detecta corrente “fugindo” por um caminho indevido - por exemplo, passando pelo corpo de alguém até a terra.

"Sem DR (FI/RCD) de 30 mA no circuito: não há operação segura, por melhor que seja a tomada USB."

Se esse DR não existir, o ideal é chamar um profissional para adequar o quadro. Em imóveis antigos, essa atualização costuma vir acompanhada de uma revisão geral da instalação.

Qualidade faz diferença: módulos USB baratos podem prejudicar seus aparelhos e a casa

Fuja de modelos genéricos sem certificação

Lojas on-line e home centers oferecem inúmeras tomadas USB baratas. O preço chama atenção, mas a segurança interna muitas vezes foi reduzida ao mínimo. Se a embalagem não traz certificações confiáveis, o mais prudente é desconfiar.

• Produtos sérios exibem marcações reconhecidas como, por exemplo, CE e selos normativos nacionais
• Fabricante e dados técnicos precisam estar claramente informados
• Manual de instalação deve ir além de um papel com pictogramas

Um módulo de baixa qualidade pode esquentar no uso contínuo, envelhecer mais rápido e ter soldas que cedem. No cenário “leve”, o celular só carrega devagar. No pior caso, pode ocorrer um princípio de incêndio (a famosa queima/derretimento) dentro da parede.

Potência de carga: abaixo de 2,4 A por porta vira frustração

Já que a obra vai acontecer, a expectativa não é apenas segurança - é também carregar rápido. Smartphones e tablets atuais demoram muito quando a corrente disponível é baixa.

Como limite prático mínimo, costuma valer:

Tipo de aparelho	Potência mínima recomendada por porta USB
Smartphone	5 V / 2,4 A
Tablet	5 V / 2,4–3,0 A
Gadgets menores (fones, smartwatch)	5 V / 1,0 A é suficiente

Ao escolher uma tomada combinada com duas portas USB, é essencial verificar se a corrente informada é por porta ou total. Se estiver escrito, por exemplo, “2,4 A total”, esse valor será dividido entre as duas saídas - e os tempos de carga podem aumentar rapidamente.

Checklist para quem faz por conta própria: como instalar com segurança de verdade

Antes de comprar: planeje para não ser pego de surpresa

Antes de abrir a parede, vale se fazer algumas perguntas objetivas:

• Qual é a profundidade das caixas de embutir nos pontos onde você quer instalar?
• O circuito está corretamente identificado e protegido por 16 A?
• Há DR (FI/RCD) de 30 mA protegendo essa área da casa?
• Você tem um testador de tensão bipolar - e sabe usar de forma correta?

Se alguma dessas respostas for “não”, é sensato considerar entregar o serviço a um profissional ou, no mínimo, pedir acompanhamento.

Durante a instalação: passo a passo, sem pressa

No momento da troca, muitos problemas nascem de pressa ou excesso de confiança. Um procedimento coerente é este:

1. Desligar o disjuntor correto.
2. Confirmar a ausência de tensão com testador bipolar em todos os pontos relevantes.
3. Remover com cuidado o espelho e o módulo antigo.
4. Conferir a caixa de embutir - se a profundidade for insuficiente, substituir por um modelo mais profundo.
5. Desencapar os condutores no comprimento certo e conectá-los corretamente aos bornes do novo módulo.
6. Posicionar o módulo USB na caixa ainda sem tensão, sem esmagar nem forçar os cabos.
7. Instalar o espelho e verificar alinhamento e assentamento na parede.
8. Religar o disjuntor, testar o DR (FI/RCD) e realizar um teste de carregamento.

Mais segurança no dia a dia: o que muita gente subestima nas tomadas com USB

Tomadas com USB costumam ficar energizadas o tempo todo, mesmo sem nenhum aparelho conectado. A fonte interna permanece ligada à rede e gera aquecimento. Modelos melhores reduzem o consumo em espera e utilizam componentes de qualidade superior. Por isso, quem prioriza segurança não olha apenas o preço: também considera informações sobre perdas (consumo em standby) e classe de eficiência.

Além disso, nem todo dispositivo se comporta da mesma forma com fontes USB embutidas. Alguns smartphones só atingem a carga rápida máxima com carregadores originais. Quem se preocupa com a saúde da bateria frequentemente combina tomadas USB com tomadas tradicionais e, para recargas mais longas ou mais rápidas, continua usando fontes de marca conectadas na tomada.

Há ainda um detalhe bem prático: ao instalar várias tomadas USB em um mesmo ambiente, as cargas permanentes se somam dentro do mesmo circuito. E, se nesse circuito já funcionam vários equipamentos (TV, soundbar, roteador), vale avaliar quantos consumidores ficam ligados simultaneamente no uso diário. Um circuito bem planejado evita dor de cabeça depois - e, no pior cenário, evita prejuízos.

---
